制造能力:
1、制造管徑: 13mm- 50mm
2、制造厚度: 0.6mm-1.8mm
3、生產速度: 90m/min
| 序號 | 設備名稱 | 數量 | 備注 |
| 1 | 雙頭開卷機 | 1 | |
| 2 | 集料箱 | 1 | |
| 3 | 矯平 | 1 | |
| 4 | 高頻感應焊機 | 1 | 外購件 |
| 5 | 刨刺刀架 | 1 | |
| 6 | 平輥 | 13 | |
| 7 | 測速輪 | 1 | |
| 8 | 電腦飛鋸 | 1 | |
| 9 | 下料架 | 1 | |

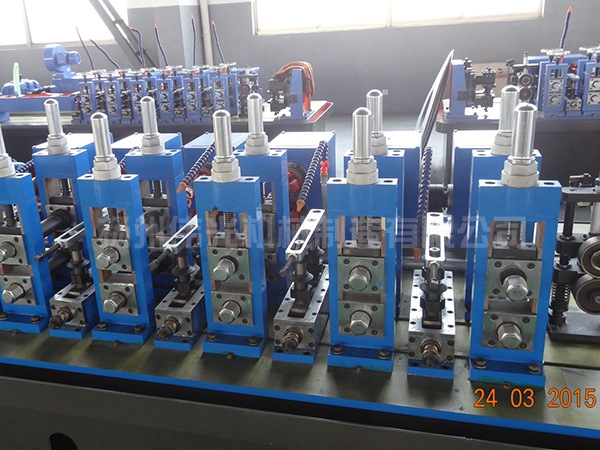

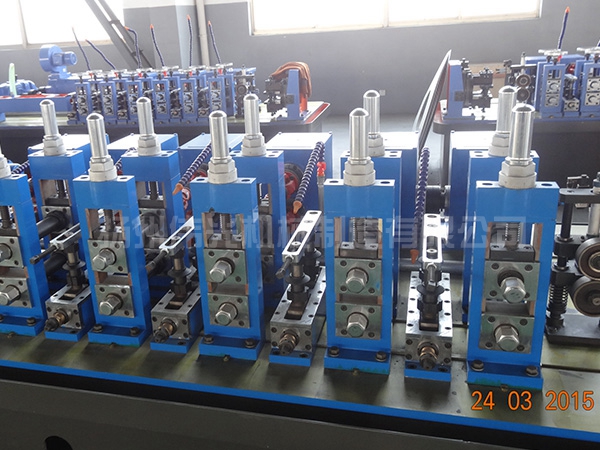

| 10 | 立輥 | 18 | |
| 11 | 土耳其頭 | 1 | |
| 12 | 傳動箱 | 7 | |
| 13 | 住傳動 | 1 |

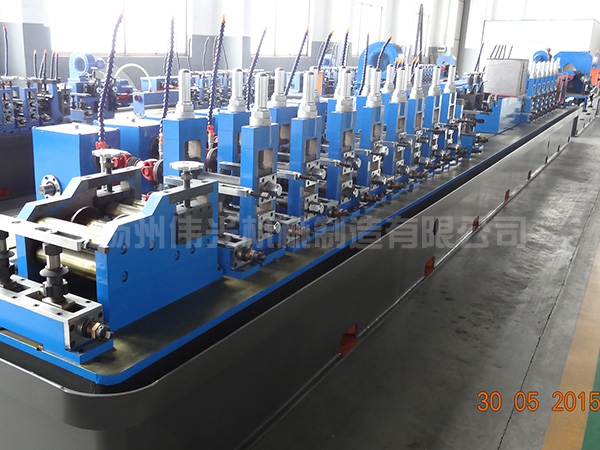

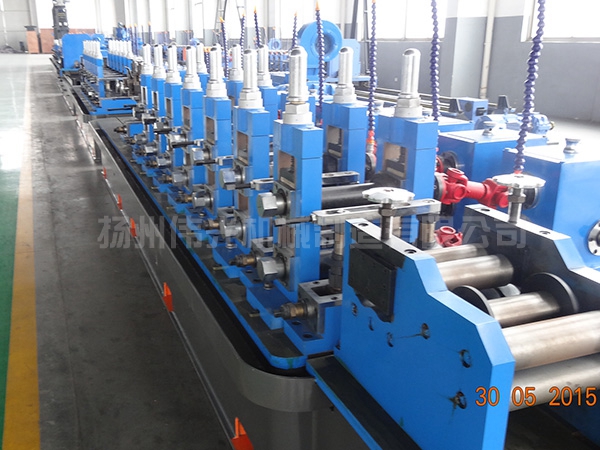

WG-25型直縫焊管機組示意圖

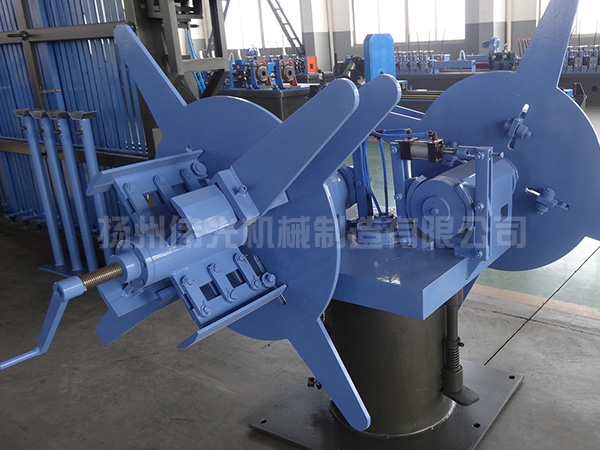

雙頭開卷機
一簡述:回轉式運動，能快速更換鋼卷并采用氣動剎車裝置
二參數與說明:
(1)、鋼卷最大重量: 1000kg
(2)、卷料軸內徑: 300mm -350mm
(3)、鋼卷最大外徑: 1300mm
(4)、鋼券最大寬度：170mm
主傳動
1、主機采用Z4-180-41， 55kw直流電機傳動
2、ZLY180型減速機，速比7.1 : 1采用具有同步性能優的雙輸出軸傳動
3、拖動采用進口歐陸直流裝置。

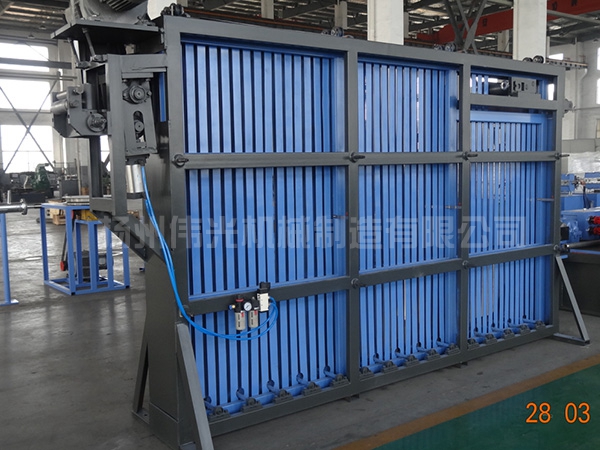

籠式集料箱
1、型式:由角鋼、槽鋼焊接而成
2、進料速度:≥200m/ min
3、儲料能力:≥400m
寬度調整
能力: 35mm-160mm
儲料輥輪(一組)
1、材質: Gcr15
2、送料軋輪: 115mm，2只
3、電機: 3kw , 6級,1臺

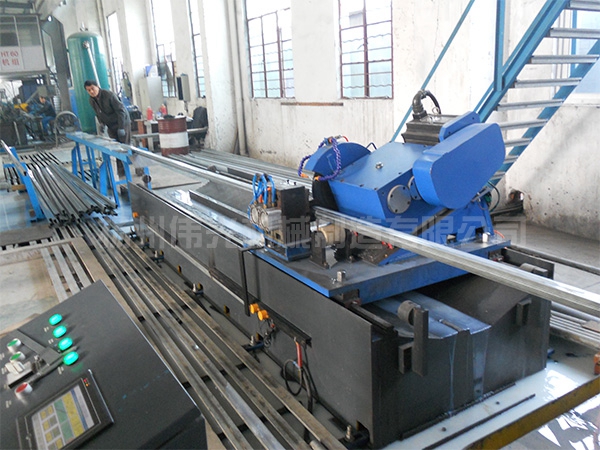

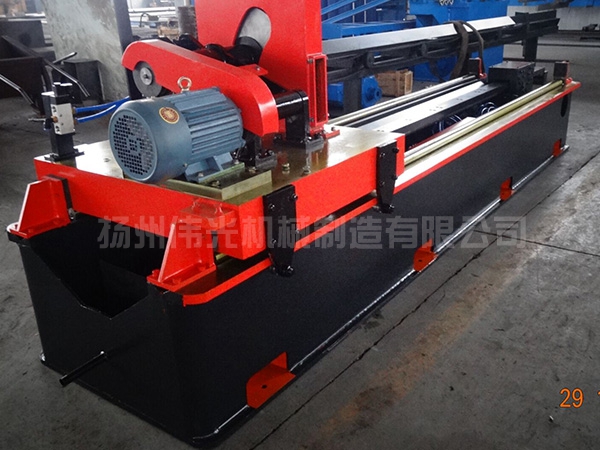

電腦飛鋸
A、自動控制頻率:11kw
B、自動跟蹤裝置
1、最大切斷直徑:Φ55mm
2、切斷長度: 4m-7m
3、最大切斷厚度: 2.2mm
C、型式:圓形金屬鋸片Φ350mm xΦ32mm x 2.0mm
D、“ 飛鋸功率: 7.5kw電動機
E、切管長度、精度土0.3mm以內
卸料臺
型式:軌道式氣動翻料裝置
高頻
1、型式: GP100-0.4-H
2、輸入電源: 3P、380V、 50HZ
3、輸出功率: 100kw
4、輸出控制方式:微機調壓
5、高壓整流器: 20A
6、高壓變壓器: 3、380V、1 80KVA
7、震蕩電子管: FU-911S
8、電子管燈絲變壓器: 12V- AC
9、電子管陽極水管:聚乙烯增強管
10、電容器: CCG81-2000P-20KV
